复享仪器的旗舰产品PG2000-Pro光纤光谱仪(又称便携式光谱仪/微型光谱仪)具有高灵敏度,高量子化效率和高动态范围,并且能够响应至深紫外波段 (~185-300nm)。PG2000-Pro使用了Hamamatsu背照式的面阵FFT-CCD,可以**地应用于那些需要高量子化效率和更宽谱段 的领域。
PG2000-Pro**地结合了滨松面阵背照式FFT-CCD、复享EX光栅和EX滤光片技术,兼具了低电子噪音、高紫外灵敏度、高量子化效率、高动态范围和超宽谱段等诸多优点,是众多有弱光检测,紫外灵敏及宽谱段需求之领域的**产品。
产品概述
核心2048x64像素面阵背照式CCD,深紫外灵敏,200-1100 nm全谱段探测 |
| 大面积背照式光学引擎,更胜任科学研究领域 |
| 不同于普通光谱仪,PG2000-Pro的面阵背照式探测器让您在任何复杂的实验条件下获取更佳的光谱信号 |
高信噪比,深紫外探测,获取细微紫外光谱信号 |
| 轻松获取高品质荧光光谱、显微光谱等微弱光谱信号,同时可以探知低至185 nm深紫外光谱信号 |
应用案例
反射/透射/吸收光谱测量 | 高灵敏光谱测量 | 显微光谱测量 | 近红外光谱测量 |
等离子和辐射测量 | 光源辐射测量 | LED蓝光检测 | |
|
PG2000 Pro EX与近场(SNOM)显微镜Nanonics联用 |
|

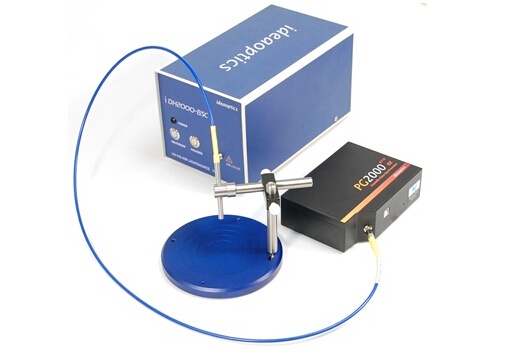

用PG2000Pro,LED光源,反射支架,光纤组成的光谱反射测试系统 |
|
用PG2000Pro光谱仪测试激光,PG2000Pro可以用来测试弱光和可调激光器 |
|
用PG2000Pro和显微镜组成的显微荧光系统 |
典型图谱
|
测量光源:iDH2000-BSC,紫外可见近红外氘-卤素光源。(195nm-1100nm) |
|
上SiN减反膜后的多晶硅表面反射率(360-1050 nm) |
|
等离子体辐射,红色为Ar离子辐射,使用光谱仪PG2000 Pro测量。 |
产品特点
1、面阵背照式FFT-CCD,高量子化效率(75%)和高动态范围; |
2、低电子噪音,适合长时间积分; |
3、更大探测器面积,更高灵敏度; |
4、采用高速USB数据通讯(供电),方便随时随地应用; |
5、光学分辨率可达~0.035 nm(FWHM),分辨率取决于光栅和狭缝的选择; |
6、18种适用于不同分辨率和波段的光栅选择,可选择**的全波段EX光栅和EX滤光片; |
7、加载消高阶滤光片,消除二阶及更高阶光谱干扰; |
8、多种狭缝选择,10, 25, 50, 100, 和200 um |
关键技术
| EX宽谱段技术 |
EX技术是复享科技的核心技术之一,包括了EX全波段滤光片技术和EX可变波长闪耀光栅技术。 EX技术可以将光谱仪一次采谱波段拓展至深紫外190 nm至近红外1100 nm波段。 |
| 低杂散光技术 > |
低杂散光技术能够有效地降低光谱仪内部的杂散光,适用于高精度的吸收、透过、反射和吸收度测量。复享的各款光谱仪产品均可以配置低杂散光技术 |
| 面阵背照式技术 |
面阵背照式技术具有低噪音、高量子化效率、深紫外灵敏的优点。复享仪器采用高品质的面阵背照式FFT-CCD,为弱光检测和超快检测带来全新光谱设备 |
产品性能
探测器(典型值)
项目 | 值 |
类型: | Hamamatsu S10420 |
构架: | 面阵背照式FFT-CCD |
像素: | 有效2048 X 64 |
感光面积: | 纵向28.672 mm,横向0.896 mm |
阱深: | 纵向60 ke-;横向300 ke- |
量子化效率: | 峰值75%;250 nm处65% |
灵敏度: | 6.5 V/e- |
动态范围: | 50000:1 |
光谱仪
项目 | 值 |
光谱范围: | 185-1100 nm |
积分时间: | 11毫秒 ~ 8秒 |
A/D转化: | 16位,500 kHz |
信噪比: | 450:1 |
非线性度: | ~4.0% |
矫正非线性度: | < 1.0% |
重量: | 1 kg |
