一、简介

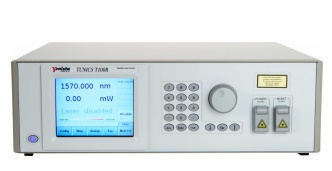

Tunics T100R是Yenista**性能的激光器，能够为所有类型的DWDM、couplers、 splitters、 filters、 FBG、 ROADM、 WSS等测试提供**的测试条件，该可调谐激光器内置波长计，**波长精度为5pm，波长扫描范围覆盖1490-1650nm，输出光功率>+10dBm，波长扫描有连续扫描和步进扫描两种模式，*快扫描速度可达100 nm/s。 Tunics T100R采用** Optim-Y技术，在激光腔体内把ASE噪音过滤掉，残存的ASE噪音几乎可以忽略，SSER>100dB，该特点非常适合进行高精度测量。
二、特征
**波长精确度5pm
Tunics T100R是新的可调谐激光源测试**基准，能够为所有类型的DWDM，couplers， splitters， filters， FBG， ROADM， WSS测试提供**的测试规范。该可调谐的激光源内置波长计，**波长准确度为5pm。
高功率输出
Tunics-T100R超过+10dBm的光输出功率。
超快扫描速率
高达100 nm/s的扫描速率。
无ASE噪声操作（SSE>100dB），可实现高动态测量
Tunics-T100R采用新Optim-Y技术可以在腔体内部过滤背景宽带ASE噪音，使得驻留的ASE噪音几乎可以忽略，SSE大于100dB。
该高纯度的无ASE噪声操作，对其它**的外部可调谐激光器参数没有任何影响。
可调谐范围160nm
在一台单独的设备中，Tunics-T100R保证在0dBm时可达到160nm的可调谐范围，覆盖从1490-1650nm通信波段。
扫描模式和步进模式
Tunics-100R提供两种操作模式。扫描模式能够以恒定的速率连续提供不同波长，进而可以进行快速和不中断的测试。在步进的模式下，激光源按设置的步进变动，两波长之间切换少于1s。
完全的无跳模
不论是在步进或是扫描的模式下，通过连续的输出功率， Tunics T100R保证在整个可调谐范围内实现频谱的平滑扫描而无任何跳模。
高稳定性
具备长时间的高稳定性，±1 pm/h（±1 pm/24h）。有助于Tunics -T100R长期的测试，例如thin-film增长监视。
高解析精度
1 pm的解析精度 ，微调模式下0.1pm，调谐的可重复性达±1 pm。
三、技术参数
Tunics T100R | ||
调谐特征 | 波长范围(无跳模) P = 0 dBm P = 10 dBm | 1490 - 1650 nm 1520 – 1620 nm |
**波长精度 | ± 5 pm | |
波长稳定性 | ±1pm / h (±1 pm / 24h 典型值) | |
波长设置解析度 | 1 pm | |
调谐的可重复性(典型值) | ±1 pm | |
光频率微调 | ± 2 GHz | |
调谐速率 | 100 nm/s | |
功率输出特征和扫描模式特征 | 无跳模范围 | 特定功率整个波长范围 |
扫描速度 | 1 到100 nm/s 可调 | |
扫描时的功率平坦度(典型值) | ± 0.25 dB | |
扫描时功率的可重复性(典型值)2 | ± 0.05 dB | |
边模抑制比4 | >45 dB | |
功率稳定性3 | ±0.01 dB/h(±0.025dB / 24h 典型值) | |
信号到源自辐射比SSE5 | > 100 dB | |
相对密度噪声 | -145 dB/ Hz(典型值) | |
光谱宽度（FWHM） | 500 kHz (典型) (一致性控制关闭) >100 MHz (一致性控制开启) | |
接口 | 输出光纤 | SMF-28TM |
光连接器 | FC-APC | |
回损 | 60 dB | |
远程控制 | RS-232C， IEEE-488.2 | |
低频调制 | 10KHz 到8MHz | |
高频调制 | 30KHz 到100MHz | |
通用规范 | 操作温度范围 | +18 到+30°C |
电源 | 100到240V， 50-60Hz | |
尺寸(mm3) | 448 x 133 x 370 | |
重量 | 12.5公斤 | |
除非特别指定，上述的指标都是在设备启动半小时后所得
1.自校验后， 温度保持在自校准温度+/-3°C以内
2.恒定温度下100次以上的扫描
3.启动两个小时并且保持一个小时以上的恒温
4.在0dBm输出功率下进行测试
5.自发辐射在距信号+/-0.1nm处的0.1nm带宽上进行测量
6.在100MHz的电子频率下进行
